Sub 6 GHz 5G Baseband Board DDR4/DDR5 Até 64 GB de Memória

Nome da marca:	WSD
Número do modelo:	WSD-5G
MOQ:	5
preço:	Price Negotiable
Condições de pagamento:	L/c, t/t
Capacidade de abastecimento:	100

Informações detalhadas

Descrição do produto

Informações detalhadas

Documento:

5G Baseband Board Product S...y).pdf

Bandas de frequência:

Sub-6 GHz: N1, N3, N5, N7, N8, N20, N28, N38, N41, N77, N78, N79

Largura de banda:

100 MHz

Suporte MIMO:

2T2R

Processador:

DSP + FPGA de alto desempenho, co-processamento

Memória:

DDR4/DDR5, até 64 GB

Interface:

CPRI/ECPRI, Ethernet 25/10/100 GBE, PCIE GEN4

Destacar:

Tabela de banda base 5G

Placa de banda base de sub 6 GHz

Descrição do produto

Placa de banda base 5G (apenas para sub-6 GHz)

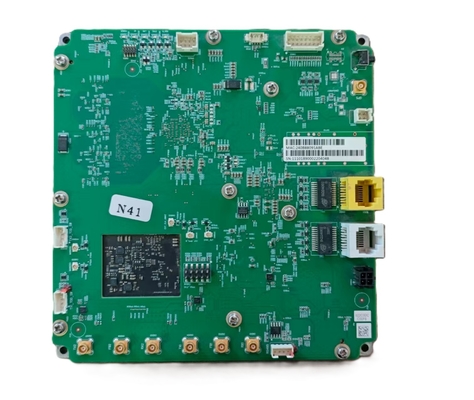

Sub 6 GHz 5G Baseband Board DDR4/DDR5 Até 64 GB de Memória 0

1. Visão geral do produto

A placa de banda base 5G fornece processamento de banda base de alto desempenho para redes 5G NR Sub-6 GHz.oferecendo desempenho fiável e configuração flexível sem suporte a mmWave.

Características principais:

Suporta bandas de frequência 5G NR Sub-6 GHz
Arquitetura multi-core DSP + FPGA de alto desempenho
Processamento de banda base de baixa latência
Projeto modular escalável para diferentes cenários de implantação
Suporta MIMO avançado e agregação de portadoras

2Especificações técnicas

Parâmetro	Especificações
Bandas de frequência	Sub-6 GHz: n1, n3, n5, n7, n8, n20, n28, n38, n41, n77, n78, n79
Largura de banda	100 MHz
Suporte MIMO	2T2R
Processador	Processamento conjunto multi-núcleo DSP + FPGA de alto desempenho
Memória	DDR4/DDR5, até 64 GB
Interface	CPRI/eCPRI, Ethernet 10/25/100 GbE, PCIe Gen4
Fornecimento de energia	12 V/24 V CC, consumo típico ≤ 70 W
Temperatura de funcionamento	-20°C a +70°C
Dimensões	200 mm × 150 mm × 40 mm
Peso	~ 1,2 kg
Conformidade com as normas	3GPP Release 15/16, compatível com O-RAN

3Características funcionais

Processamento 5G NR: Suporta o processamento em nível de subquadro e de slots para os modos FDD e TDD.
Agregação de portadores: Permite a agregação de múltiplos portadores para uma maior capacidade de transferência.
Suporte MIMO: Suporta esquemas MIMO avançados até 8T8R.
Processamento de baixa latência: Arquitetura DSP + FPGA otimizada para processamento em tempo real.
Gestão remota: Suporta SNMP, Web GUI e monitoramento e controle baseados em CLI.
Atualização de software: OTA e atualização de firmware local suportados.

4. Mecânico e Mecânico

Umidade de funcionamento: 10% ∼ 90% não condensantes
Choque e vibração: conformidade com a IEC 60068-2-27 / 2-6
Refrigeração: Opções de arrefecimento ativo ou passivo disponíveis

5. Conformidade e Segurança

Compatibilidade com o CE, FCC, RoHS e REACH
EMC: EN 55032, EN 55024

6Características opcionais

GNSS integrado para sincronização de tempo
Opção de alimentação redundante
