| Nome da marca: | WSD |
| Número do modelo: | WSD-GW |
| MOQ: | 10 |
| preço: | Price negotiable |
| Condições de pagamento: | L/c, t/t |
| Capacidade de abastecimento: | 100 |
Placa de banda base WSD-G-W
1. Contexto da Aplicação do Produto
A placa de banda base WSD-G-W V1.0 é um produto 2G/3G atualizado desenvolvido pela nossa empresa com base na versão BS_6670_4_RF de quatro canais. Este produto suporta duas operadoras com operação simultânea flexível e atualmente oferece combinações de software G+W e W+W. O módulo adota a solução de rádio definido por software (SDR) comprovada da nossa empresa, integrando FPGA + DSP + ARM, consistente com as gerações anteriores, apresentando configuração flexível, baixo consumo de energia e indicadores de desempenho geral superiores. Pode ser aplicado em várias indústrias especializadas, como IMSI Catcher e produtos relacionados.
2. Visão Geral
A placa de banda base WSD-G-W V1.0 suporta camadas físicas e pilhas de protocolo GSM/WCDMA independentes, oferecendo vantagens competitivas exclusivas em consumo de energia e tamanho em comparação com produtos similares. Ao mesmo tempo, pode ser usado em conjunto com outras placas de canal através de interfaces abertas, permitindo a conexão a módulos de controle principais externos.
3. Especificações de Hardware
|
Nome |
Parâmetro |
Observação |
|
Tensão de Operação |
8–14 V |
Recomendado 12 V |
|
Consumo Típico de Energia |
26 W |
Certifique-se de que a fonte de alimentação possa lidar com 12 V, 3 A |
|
Método de Resfriamento |
Resfriamento Passivo |
Resfriamento do chassi montado na parte traseira |
|

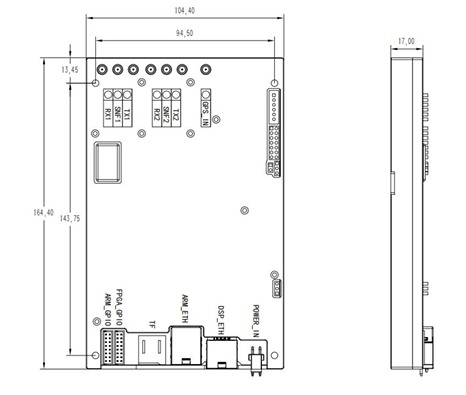

Dimensões |
164×104×22 mm |
Espessura da caixa 17 mm; alguns componentes são mais altos que a caixa |
|
Peso |
496 g |
Incluindo a caixa |
|
Armazenamento |
16 GB |
EMMC |
|
Interface GPS |
MCX |
Suporta BeiDou, GPS, Antena Ativa |
|
Interface RF |
MCX |
— |
|
Interface de Rede |
RJ45×2 |
10/100/1000 Mbps UTP |
|
Interface de Energia |
VH3.96 |
Selecione 1 de 2 |
|
Interface de Controle FPGA |
PHD2.0-16P |
FPGA/GPIO |
|
Interface de Expansão ARM |
PHD2.0-16P |
ARM/GPIO |
Especificações de Desempenho
|
Parâmetro |
GSM |
WCDMA |
|
Bandas de Frequência |
B3 / B8 |
B1 / B2 / B5 / B8 |
|
Largura de Banda Operacional |
0,2 MHz |
5 MHz |
|
Sensibilidade de Recepção |
Melhor que -105 dBm |
Melhor que -105 dBm |
|
Potência de Transmissão |
+10 dBm (atenuação ajustável por software) |
+5 dBm (atenuação ajustável por software) |
|
Velocidade de Registro |
≥500 por minuto por operadora |
≥500 por minuto por operadora |
|
Taxa de Captura |
>95% |
>95% |
|
Temperatura de Operação |
-20 ~ 65°C |
-20 ~ 65°C |
|
Umidade |
20%–90% (sem condensação) |
20%–90% (sem condensação) |
